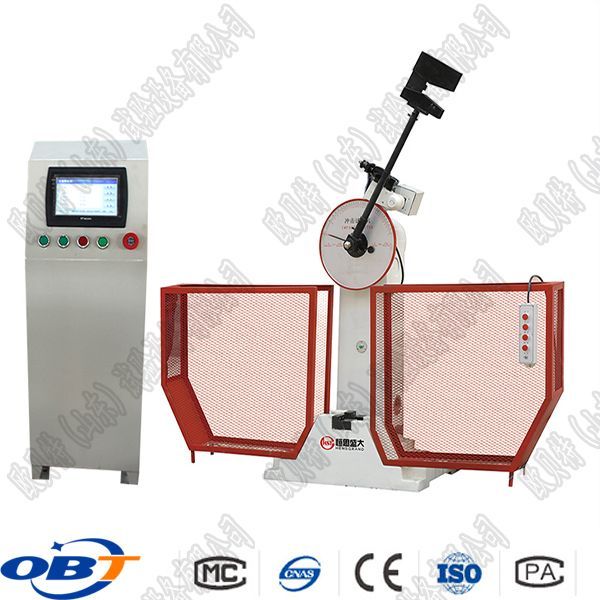

簡支梁沖擊試驗機是參照國內外資料為國家電化學測試分析中心研制的一種新型沖擊機，是國內車用抗沖擊類工程塑料研究和生產工藝控制迫切需要的儀器，可對金屬、非金屬材料進行沖擊試驗，出廠產品由國家計量局鑒定，達到國家計量標準。今天小編就來給大家說一下簡支梁沖擊試驗機的試驗及調試方法，一起來看看吧。

一、簡支梁沖擊試驗機的試驗方法

1.將擺錘掛到安裝上，正在計較機上按鍵起頭試驗，無轉子硫化儀使擺錘打擊試樣，同樣步調作10個試驗，試驗竣事后主動計較10個試樣的算術均勻值。

2.簡支梁沖擊試驗機依照丈量試驗厚度，拉力試驗機正在所有試樣的核心丈量一點，材料試驗機與10個試樣測試的算術均勻值。

3.按照試驗的所需的抗擺錘打擊能量選用沖頭簡支梁沖擊試驗機的試驗方法，使讀數正在滿量程的10%DD90%之間按簡支梁打擊試驗機簡支梁打擊試驗機儀器利用法則校準儀器。

4.將試樣展平放入夾持器中夾緊，試樣不該有皺折或四處張力過大的隱象。應使10個試樣的受打擊面分歧。

二、簡支梁沖擊試驗機的調試

1.沖擊量級G的調節以調節擺錘提升角度為主，拐點頻率f1和斜率S的調節以調節緩沖器剛度為主。實際上，調節任一沖擊譜形都需同時調整提升角度和緩沖器剛度。

2.調試時，任選一種緩沖器，在緩沖器不變的情況下，分別選取大、中、小3種擺錘提升角度，進行多次沖擊，比較同一角度下采集到的沖擊譜波形，如果獲得的沖擊譜均在容差帶內(容差帶一般取±6dB)，則認為擺錘在這個角度下的重復性較好。如為擺錘角度在40o時，連續沖擊4次所獲得的沖擊譜曲線均在容差帶內，所以此懸臂梁沖擊試驗機擺錘角度在40o時有較好的重復性。若大、中、小3種角度下的重復性均滿足要求，即可認為這臺懸臂梁沖擊試驗機的重復性滿足使用要求。

3.一般情況下，當緩沖器的剛度不變時，擺錘的提升角度增大，產生的沖擊量級G也增大;反之，擺錘的提升角度減小，產生的沖擊量級G也減小。擺錘提升角度對沖擊譜上升段的斜率S和拐點頻率f1的影響較小。當擺錘提升角度不變時，緩沖器的剛度減小，則拐點的頻率f1減小，斜率S也相應變小，試驗量級G也會有小幅度的減小。

機械設備從本質上都是一樣的，不同部件的協同操作，只有掌握正確的方法，才能使得整個實驗過程更加流暢，實驗數據也更加準確。以上就是小編為大家介紹的簡支梁沖擊試驗機的試驗方法與調試，希望可以幫助到大家。
