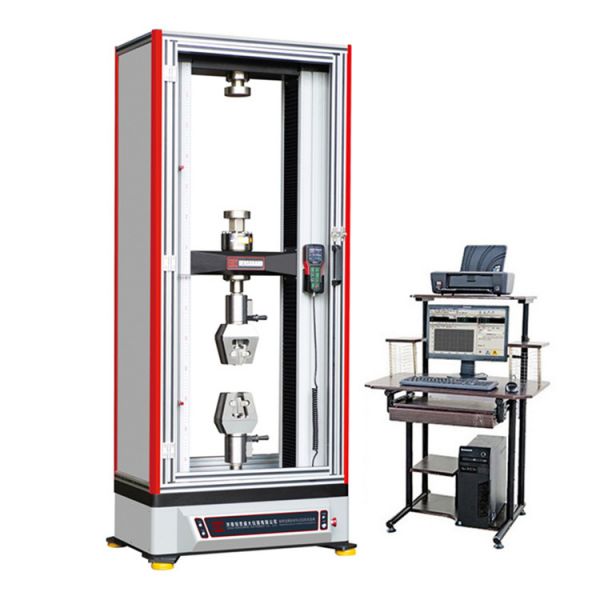

蝶形彈簧壓力試驗機產品構成系統：

1、主機：采用門式結構。

2、傳動系統：由減速器、精密絲杠副及導向部分等組成。

3、驅動系統：由交流伺服調速器極其電機實現系統驅動。

4、測量控制系統：試驗力測量控制系統由高精度負荷傳感器、測量放大器、A/D轉換、穩壓電源等組成；位移測量控制系統由光電編碼器、倍頻整形電路、計數電路等組成。通過各種信號處理，實現計算機顯示、控制及數據處理等功能。

5、安全保護裝置：式樣斷裂停機、過載保護、橫梁極限位置保護、過電流、過電壓、超速保護等。

蝶形彈簧壓力試驗機主要技術指標：

1、樣式：門式；

2、試驗力：100；

3、試驗力分檔：×1、×2、×5、×10、四檔;

4、量程:2%-100%；

5、試驗力準確度；±1%；

6、位移分辨率：0.01mm；

7、位移測量準確度：±1%；

8、拉伸行程：700mm＜可根據用戶要去更改＞；

9、壓縮行程：700mm＜可根據用戶要去更改＞；

10、試驗行程：700mm＜可根據用戶要去更改＞；

11、位移速度控制范圍：0.2mm/min～500mm/min分檔可調；

12、位移速度控制精度：±1%；

13、試驗機級別：1級；

14、變形示值誤差：≤±（50+0.15L）；

15、試驗機尺寸：760*420*1820mm。
