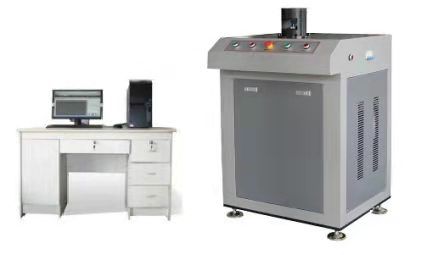

GBW-60B微機控制杯突試驗機

產品分類：杯突試驗機

產品概述：GBW-60B微機控制杯突試驗機主要用于金屬薄板和薄帶的工藝性能試驗，檢驗薄板和薄帶的塑性變形性能。滿足國標GB/T 4156-2007、ASTM E643-78《金屬材料薄板和薄帶埃里克森杯突試驗》的要求,可根據GB5125-1985《有色金屬沖杯試驗方法》做沖杯試驗，檢驗有色金屬薄板的各向異性。

GBW-60B微機控制杯突試驗機 產品特點

? 試驗機主機

u 采用液壓夾緊、液壓沖壓的復合油缸；

u 試樣出現裂紋自動停車，易于觀察裂紋；

u 有峰值記憶功能，即沖壓力、變形深度自動記憶；

u 翻轉式夾具，沖頭及試樣更換、裝卸方便；

u 根據預先設定的程序和數據，自動完成夾緊、沖壓、測量、計算、停車等。

GBW-60B微機控制杯突試驗機

GBW-60B微機控制杯突試驗機 產品技術參數

規格型號	GBW-60Z
可試鋼板厚度	標準杯突試驗0.1-2mm，（非標杯突試驗:0.1-3mm）
板材寬度	100mm
沖頭行程	60mm
夾緊活塞行程	19-21mm
沖杯負荷	60kN
夾緊負荷	25kN
試驗模具規格（標準）	沖頭直徑：Φ20±0.05mm，墊模孔徑：Φ33±0.1mm 固定模孔徑：Φ27±0.05mm 標準壓模孔徑：Φ27±0.05mm；（非標定做）
試驗模具規格（非標）	杯突沖頭球徑：Φ15±0.05mm 、Φ8±0.02mm、 Φ3±0.02mm 墊模孔徑：Φ18±0.1mm、 Φ10±0.1mm 、Φ3.5±0.1mm 固定模孔徑：Φ21±0.02mm 、Φ11±0.02mm 、Φ5±0.02mm
數顯分辨率	0.01mm
顯示內容	夾緊力、沖壓力、位移及杯突值、速率，繪力-位移曲線
控制方式	計算機自動實現試驗過程
結構特點	復合油缸、雙油泵供油、光柵尺測量

GBW-60B微機控制杯突試驗機 產品標準配置

? 標準主機

u 60KN杯突試驗機主機一臺；

u 杯突試驗控制系統一套；

u 電器控制系統一套；

u 標準杯突沖頭沖模一套；

u 10Mpa傳感器一只

u 20 Mpa傳感器一只

u 聯想計算機 HP打印機一套

u Windows操作環境下的試驗機專用控制軟件一套
